La forma del sustrato define la familia de reactor
Una corriente líquida con sólidos sedimentables no se comporta como un estiércol espeso. Antes de comparar equipos se deben medir caudal o masa, DQO, sólidos totales, sólidos volátiles, temperatura, pH y variación de la alimentación.
La clasificación siguiente describe el comportamiento hidráulico y el manejo de biomasa. No reemplaza el dimensionamiento por carga orgánica, tiempo de retención y balance de masa.
CSTR y RAC no son sinónimos
CSTR describe un tanque de mezcla completa: la alimentación se dispersa en todo el volumen. El Reactor Anaerobio de Contacto (RAC) combina un reactor mezclado con separación de sólidos y recirculación de lodos. Esa recirculación permite controlar la edad de la biomasa de forma distinta al tiempo de permanencia del líquido.
Cinco configuraciones para comparar
Laguna pasiva
La cubierta captura el gas. La hidráulica depende del volumen y de la geometría; los sólidos se acumulan dentro de la laguna.
- Hidráulica
- Flujo no mezclado
- Biomasa
- Sedimentación interna
- Alimentación
- Corriente líquida
- Descarta
- Área insuficiente
Laguna gestionada
La recirculación sumergida distribuye la alimentación y limita zonas muertas. No separa por sí misma la edad de lodos del tiempo hidráulico.
- Hidráulica
- Recirculación parcial
- Biomasa
- Acumulación gestionada
- Alimentación
- Corriente líquida
- Descarta
- Sin capacidad para bombas
CSTR
El agitador dispersa la alimentación en el volumen. La calefacción y la mezcla permiten tratar sustratos bombeables con composición controlada.
- Hidráulica
- Mezcla completa
- Biomasa
- Ligada a purga y volumen
- Alimentación
- Bombeable y homogénea
- Descarta
- Material no mezclable

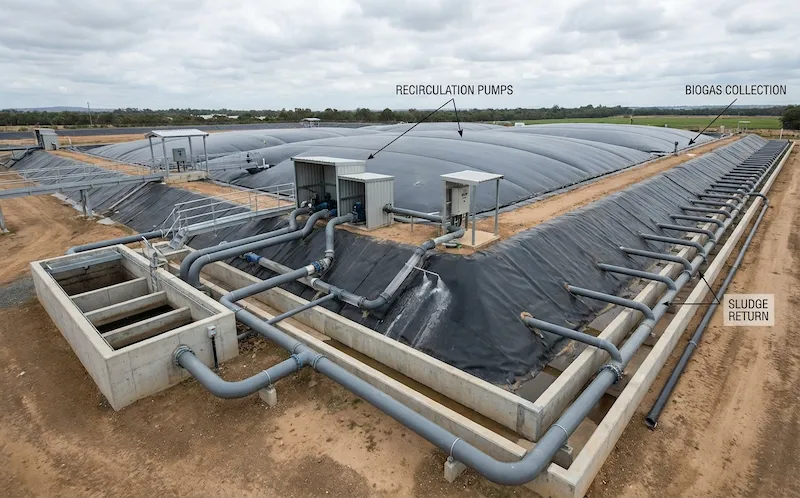

Reactor Anaerobio de Contacto (RAC)
Un separador recupera sólidos y devuelve biomasa al reactor. El circuito permite gestionar la edad de lodos de forma distinta al tiempo del líquido.
- Hidráulica
- Mezcla o recirculación
- Biomasa
- Separación y retorno
- Alimentación
- Efluente líquido
- Descarta
- Sólidos que no separan
Flujo pistón
El material avanza por un canal cerrado con mezcla axial limitada. Requiere alimentación regular y control de fibras y obstrucciones.
- Hidráulica
- Flujo longitudinal
- Biomasa
- Avanza con el material
- Alimentación
- Espesa y bombeable
- Descarta
- Corriente muy líquida
Matriz técnica de preselección
| Criterio | Laguna pasiva | Laguna gestionada | CSTR | RAC | Flujo pistón |
|---|---|---|---|---|---|
| Estado del sustrato | Líquido | Líquido | Bombeable y homogéneo | Efluente líquido | Espeso y bombeable |
| Mezcla | Natural | Recirculación o mezcla parcial | Completa | Completa o hidráulica | Axial limitada |
| Retención de biomasa | Sedimentación interna | Sedimentación interna gestionada | Ligada al volumen y a la purga | Separador y retorno de lodos | Ligada al avance del material |
| Área | Alta | Media a alta | Baja | Media | Media |
| Exigencia operativa | Baja, con retiro periódico de sólidos | Media | Alta | Media a alta | Media |
| Condición que descarta | Área insuficiente | Sin capacidad para bombas y control | Material no mezclable | Sólidos que no separan | Alimentación muy líquida o irregular |
La matriz sirve para descartar opciones. La selección final requiere ensayos de sedimentación o BMP cuando apliquen, además de balances hidráulicos y de carga.
Cinco casos de preselección
| Caso | Opciones que se deben comparar | Dato que decide |
|---|---|---|
| POME | Laguna gestionada y RAC | DQO, sedimentabilidad, área y objetivo de remoción |
| Vinaza | RAC o CSTR, con ecualización | Temperatura, pH, potasio, sulfatos y variación de caudal |
| Porcinaza con agua de lavado | Laguna gestionada o RAC | Dilución, ST, SV y recuperación de sólidos |
| Estiércol bovino espeso | Flujo pistón o CSTR | Bombeabilidad, fibras, material de cama y regularidad de alimentación |
| Residuos alimentarios | CSTR después de pretratamiento; otras opciones según separación | Contaminantes físicos, grasas, acidificación y variación de composición |
Gallinaza y pollinaza: caso condicionado
La tecnología no se selecciona solo por especie. El material de cama, la humedad, el nitrógeno amoniacal y el sistema de recolección pueden exigir dilución, codigestión o adaptación gradual. Se requiere caracterización y ensayo BMP antes de asignar un reactor.
Ejemplo numérico: Extractora de palma (POME)
Para ilustrar la diferencia entre tecnologías, analizamos una extractora de palma típica procesando POME:
Datos de la extractora
Paso 1: Volumen de POME y carga orgánica
POME anual = 140,000 TRF × 0.9 m³/TRF = 126,000 m³/año
POME diario = 126,000 ÷ 300 = 420 m³/día
DQO total anual = 126,000 m³ × 80 kg/m³ = 10,080,000 kg DQO/año
DQO diaria = 420 m³ × 80 kg/m³ = 33,600 kg DQO/día
Paso 2: Volumen de reactor requerido (por OLR)
Laguna (OLR = 1.5 kg/m³·día)
Volumen = 33,600 ÷ 1.5
= 22,400 m³
Reactor Anaerobio de Contacto - RAC (OLR = 2.5 kg/m³·día)
Volumen = 33,600 ÷ 2.5
= 13,440 m³ (40% menos)
Paso 3: DQO removida según eficiencia
Laguna (65% eficiencia)
DQO removida = 10,080,000 × 0.65 = 6,552,000 kg/año
Reactor Anaerobio de Contacto - RAC (87.5% eficiencia)
DQO removida = 10,080,000 × 0.875 = 8,820,000 kg/año
Paso 4: Producción de biogás
Factor de conversión: 0.24 m³ CH₄/kg DQO removida en laguna y 0.27 en RAC. Son valores centrales de metano capturado, no el máximo estequiométrico de 0.35. Contenido de metano en el biogás: 60% en laguna, 62% en RAC.
Laguna
Metano = 6,552,000 × 0.24 = 1,572,480 m³ CH₄/año
Biogás = 1,572,480 ÷ 0.60 = 2,620,800 m³/año
= 8,736 m³/día
Reactor Anaerobio de Contacto (RAC)
Metano = 8,820,000 × 0.27 = 2,381,400 m³ CH₄/año
Biogás = 2,381,400 ÷ 0.62 = 3,840,968 m³/año
= 12,803 m³/día
Paso 5: Energía y tres definiciones de potencia
Poder calorífico del biogás: 6.0 kWh/m³ en laguna y 6.2 en RAC —10 kWh por Nm³ de metano, multiplicados por el metano que trae cada biogás— | Eficiencia eléctrica del motogenerador: 38%
Laguna
Energía = 2,620,800 × 6.0 × 0.38
= 5,975,424 kWh/año
Media anual (8.760 h): 682 kW
Media durante molienda (7.200 h): 830 kW
Diseño al 90% de disponibilidad en molienda: 922 kW
Reactor Anaerobio de Contacto (RAC)
Energía = 3,840,968 × 6.2 × 0.38
= 9,049,320 kWh/año
Media anual (8.760 h): 1.033 kW
Media durante molienda (7.200 h): 1.257 kW
Diseño al 90% de disponibilidad en molienda: 1.396 kW
Paso 6: Límite del ejemplo
La energía es bruta. No descuenta bombas, calentamiento, pérdidas de gas, antorcha ni reducción de potencia por altura. La comparación tampoco sustituye el ensayo del efluente ni el dimensionamiento hidráulico.
Resumen comparativo
| Parámetro | Laguna | RAC | Diferencia |
|---|---|---|---|
| Volumen reactor | 22,400 m³ | 13,440 m³ | -40% |
| Eficiencia DQO | 65% | 87.5% | +35% |
| Biogás (m³/año) | 2,620,800 | 3,840,968 | +47% |
| Electricidad (kWh/año) | 5,975,424 | 9,049,320 | +51% |
| Potencia media anual | 682 kW | 1.033 kW | +351 kW |
| Potencia media en molienda | 830 kW | 1.257 kW | 300 días/año |
| Potencia de diseño | 922 kW | 1.396 kW | 90% disponibilidad |
Este ejemplo compara balances técnicos bajo supuestos comunes. No es una promesa de desempeño: cada diseño requiere caracterización del efluente y criterios hidráulicos propios.
Secuencia de decisión
- Defina el estado físico: líquido, bombeable o espeso.
- Mida la variación: caudal, carga, temperatura y días de alimentación.
- Pruebe la separación: el RAC depende de que el separador recupere biomasa.
- Verifique la operación: mezcla, calefacción, bombas, instrumentación y purga necesitan responsables definidos.
- Compare balances: volumen, remoción, gas bruto, autoconsumo y calidad del efluente.
El RAC puede ser adecuado cuando el proyecto necesita retener biomasa y gestionar lodos de forma continua. Si los sólidos no separan o el sustrato es demasiado espeso, un CSTR o un flujo pistón puede ser una base de comparación más útil.
Preguntas frecuentes
¿Puedo convertir una laguna existente en un Reactor Anaerobio de Contacto (RAC)?
Puede ser posible si la estructura admite distribución hidráulica, mezcla, separación externa de sólidos y retorno de lodos. La decisión requiere revisar el estado de la geomembrana, el volumen útil, la sedimentación y la hidráulica existente.
¿Un RAC siempre produce más biogás que una laguna?
No. El resultado depende de la DQO alimentada y removida, el rendimiento de metano capturado, el tiempo de operación y el estado de la laguna de referencia. El ejemplo asigna valores distintos de remoción y rendimiento a cada tecnología; no demuestra una ventaja universal del RAC.
¿Qué diferencia práctica hay entre CSTR y RAC?
Ambos mezclan el contenido. El RAC incorpora un separador y devuelve lodos al reactor; el CSTR convencional no depende de ese circuito. La separación permite al RAC manejar la permanencia de la biomasa de forma distinta al tiempo hidráulico.
¿Cómo se manejan las variaciones de carga?
Se cuantifican primero. Cuando la variación supera la capacidad de respuesta del reactor, se necesita ecualización, alimentación dosificada o inventario de gas. La recirculación de lodos no corrige por sí sola un choque de pH, temperatura o carga.
¿Qué prueba reduce más la incertidumbre antes de seleccionar?
Para líquidos, el balance de DQO y una prueba de sedimentación ayudan a evaluar remoción y recuperación de biomasa. Para sólidos, el análisis de ST y SV junto con un ensayo BMP permite estimar biodegradabilidad y producción de metano.
